Effizienter als Kabel Stromschienen für individuelle Anforderungen
Stromschienen ermöglichen die effiziente, sichere Stromverteilung ohne Kabel. Durch ihre Fertigung nach Maß lassen sie sich flexibel auf Bauraum und Leistungsbedarf elektrischer Anlagen anpassen.
Was Sie auf dieser Seite finden:
- Warum Stromschienen von CTX?
- Kupfer-Stromschienen & Aluminium-Stromschienen von CTX
- Welche Anwendungsbereiche profitieren von Stromschienen?
- Welche Eigenschaften haben Stromschienen von CTX?
- FAQ
Einzelne Bildelemente sind KI-generierte Illustrationen und zeigen kein konkretes Serienprodukt
Warum Stromschienen von CTX?
Mehr zu den Stromschienen von CTX in unserem Flyer.

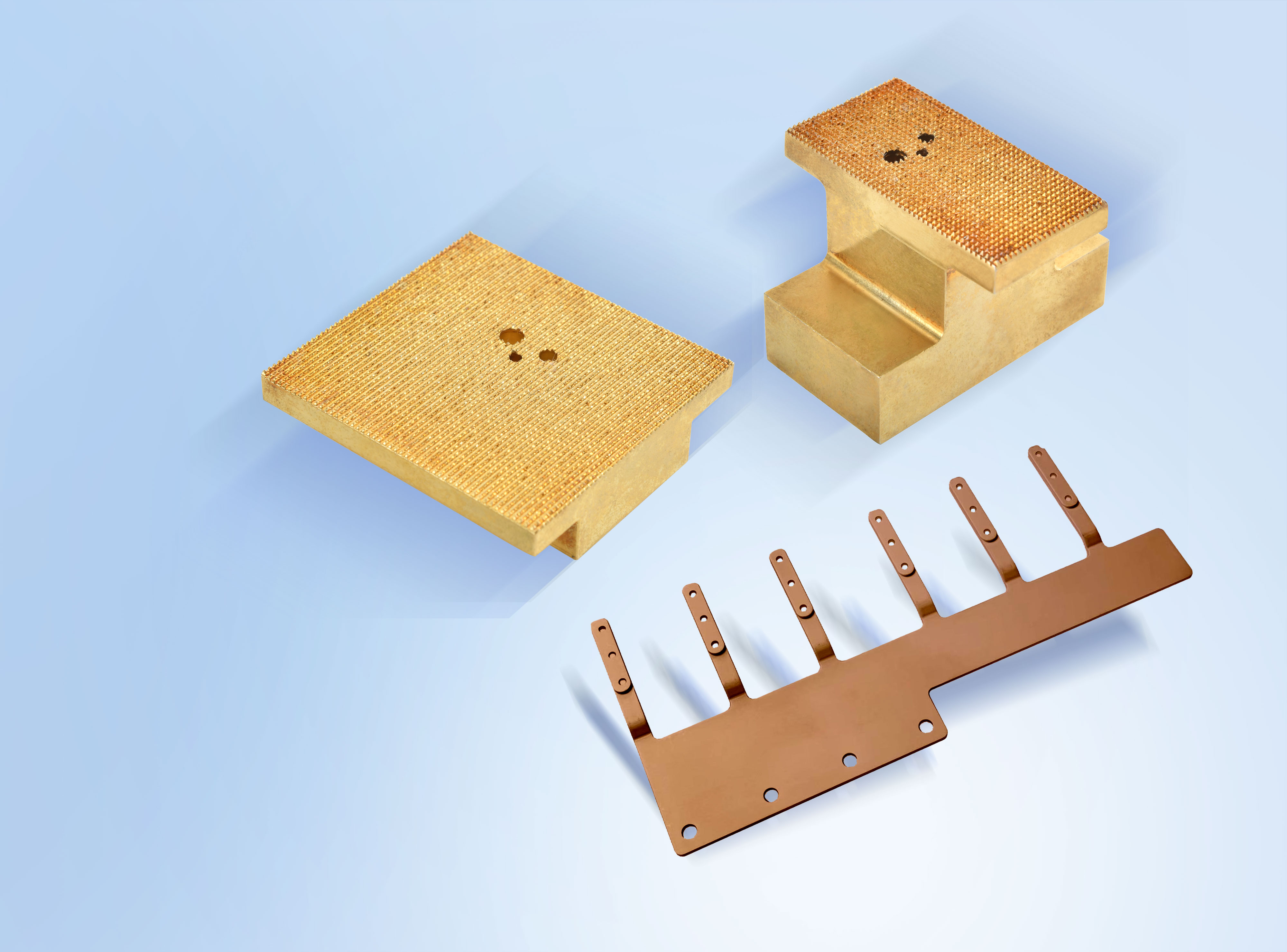

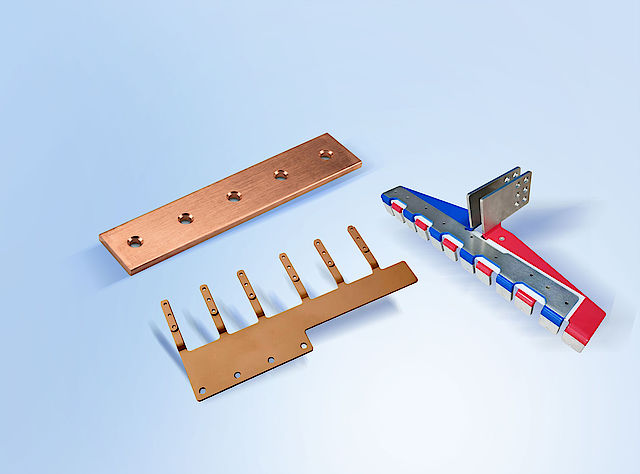

Kupfer-Stromschienen & Aluminium-Stromschienen von CTX
Wir fertigen individuelle Stromschienen (auch Busbars genannt) für die Anforderungen Ihrer Applikation. Busbars mit besonders hoher Leitfähigkeit stellen wir aus Kupfer her. Erfordert Ihre Anwendung Stromschienen mit leichtem Gewicht, verwenden wir Aluminium. Dafür stehen uns zahlreiche Legierungen zur Verfügung.
Jede Form erstellen wir präzise nach Zeichnungsvorgabe inklusive Montagebohrungen. Je nach Bedarf hinsichtlich Geometrie und Stückzahl fertigen wir mittels Stanzbiegetechnik oder fräsen im CNC-Verfahren. Mit unserer Entwicklungskompetenz im Bereich Thermomanagement von Elektronik unterstützen wir Sie gerne auch beratend bei der Wahl Ihres geeigneten Stromschienenmaterials und Fertigungsverfahrens.
- Wir sind Ihr Hersteller für starre und flexible Stromschienen.
- Wir stanzen, fräsen, entgraten und biegen Ihre Busbar präzise gemäß Zeichnungsvorgabe.
- Wir nutzen die Fertigungsverfahren der Stanzbiegetechnik und des CNC-Fräsens.
- Wir fertigen Kupfer- und Aluminium-Stromschienen passend für Ihren Applikationsbedarf.
- Wir beraten Sie bei der Wahl des für Ihre Stromschienen-Anwendung geeigneten Materials.
Welche Anwendungsbereiche profitieren von Stromschienen?
Busbars beziehungsweise Stromschienen sind überall dort gefragt, wo hohe Ströme in engen Bauräumen sicher zu verteilen sind. Durch ihre große Oberfläche erzielen sie eine hohe Stromtragfähigkeit, womit sie eine geringe Brandlast und eine hohe Betriebssicherheit sicherstellen. Stromschienen sind metallische Bleche, die mittels Befestigung an zwei Montagestellen einfach zu installieren sind.

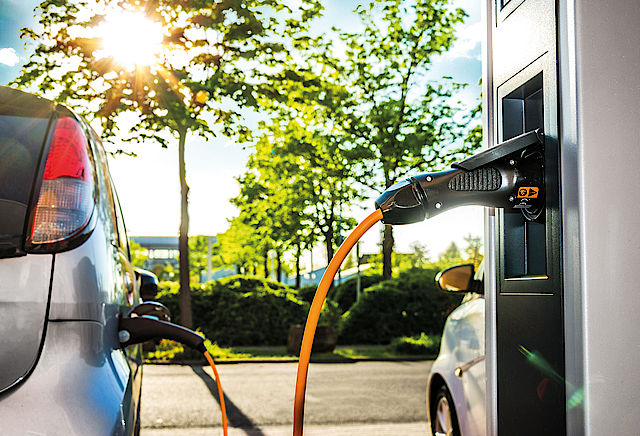

Stromschienen sind daher eine wichtige Komponente für die Leistungselektronik. In der Elektromobilität und erneuerbaren Energien finden sie sich in Wechselrichtern, Batteriesystemen und Schnellladestationen. In der Industrie kommen sie vor allem in Schaltschränken zum Einsatz. Sammelschienen sind zudem entscheidend für die Stromverteilung in Umspannwerken, wo sie Leitungen und Transformatoren sicher verbinden.
Welche Anwendungsbereiche bedient CTX mit Strom- und Sammelschienen?
- Wechselrichter, Batteriespeicher u.a. für erneuerbare Energien und die Stromversorgung
- Schnellladestationen, Batteriemanagementsysteme, Leistungselektronik u.a. für die Elektromobilität
- Energieverteilung ohne Kabel in Schaltschränken
- Antriebstechnik, Automation u.a. in der Industrieelektronik
Welche Eigenschaften haben Stromschienen von CTX?
Unsere Kupfer-Stromschienen fertigen wir aus verschiedenen Kupferlegierungen, wie zum Beispiel Cu-ETP. Wegen ihres geringen Sauerstoffanteils von unter 0,1 bis 0 % verfügen sie über eine hohe elektrische Leitfähigkeit von ≥ 57 m Ω-1/mm2. Busbars benötigen dadurch nur einen geringen Querschnitt.
Für Aluminium-Stromschienen nutzen wir am häufigsten die Legierungen EN AW 6060, EN AW 6063 und EN AW 6082. Sie vereinen eine gute Leitfähigkeit von 35 m Ω-1/mm2 mit hoher Festigkeit und Verarbeitbarkeit. Gegenüber Kupfer lässt sich mit Aluminium um die 50 % Gewicht einsparen.
Alle Stromschienen erhalten Sie in Querschnitten von wenigen Millimetern bis mehreren Zentimetern. Unsere Verfügbarkeiten ab Lager:
CTX fertigt individuelle Strom- und Sammelschienen einbaufertig für Ihre Anwendung. Sie profitieren von unserer Projekterfahrung im Herstellen elektronischer Bauteile. Wir beraten Sie auf Wunsch bei der Wahl des passenden Materials. Von der Bestellung bis zur Lieferung begleitet Sie ein Ansprechpartner über den gesamten Prozess. Dabei wickeln wir Ihren Auftrag präzise, schnell und lösungsorientiert ab.
FAQ: Häufige Fragen zu Stromschienen
Eine Stromschiene (auch Busbar genannt) ist ein leitfähiges Bauteil aus Metall, meist Kupfer oder Aluminium. Sie dient zur Verteilung von Energie in elektrischen Systemen. Busbars nehmen Strom von eingehenden Leitungen auf und verteilen es an ausgehende Leitungen.
Kupfer-Stromschienen kommen insbesondere in der Hochstromverteilung zum Einsatz. Die hohe Leitfähigkeit und Stromdichte von Kupfer ermöglicht die Verwendung geringer Querschnitte. Dadurch bieten Kupfer-Stromschienen eine kompakte Bauweise mit geringem Platzbedarf.
Aluminium-Stromschienen sind leichter als Kupfer-Stromschienen. Das vereinfacht die Montage, da sie weniger Halterungen benötigen. Aufgrund der geringeren Leitfähigkeit müssen sie größer dimensioniert werden als Kupferschienen. Dennoch sind Busbars aus Aluminium kostengünstiger in der Anschaffung.
Die Dimensionierung von Querschnitt und Abmessungen einer Stromschiene orientiert sich im Wesentlichen an der Strombelastbarkeit des verwendeten Materials und am Dauerstrom. Ein Sicherheitsfaktor von 25% der Stromlast wird hinzugerechnet, um zukünftige Lastererweiterungen abzudecken.
Die Strombelastbarkeit von Stromschienen ergibt sich aus Faktoren ihrer Bauweise sowie ihrer Applikation. Die Leitfähigkeit des Materials und die Abmessungen der Stromschienen bestimmen, welche Lasten die Busbar übertragen kann. In der Applikation beeinflusst die Wärmeentwicklung die Strombelastbarkeit maßgeblich. Sie kann über die Einbaulage der Stromschienen (hoch oder flach), große Oberflächen und Belüftung beeinflusst werden.
Zu den wichtigsten Normen für Planung und Einbau von Stromschienen zählt die DIN EN 61439. Sie regelt die Anforderungen an Niederspannungsschaltgeräte. Die Normen DIN 43670 und DIN 43671 liefern Kriterien zur Dimensionierung von Stromschienen aus Aluminium und Kupfer.
